Metodologías > NTC 2017 > Punta

Suelos cohesivos

La capacidad de carga por punta , C_p , para suelos cohesivos se calculará como:

En donde:

A_p : Es el área transversal de la base de la pila o del pilote.

p_V : Es la presión vertical total debida al peso del suelo a la profundidad de desplante de los pilotes o pilas.

F_R : se tomará igual a 0.65, este factor podrá ser modificado en el software.

C_u : Es la cohesión media aparente determinada en ensaye triaxial no-consolidado no-drenado (UU) del estrato i

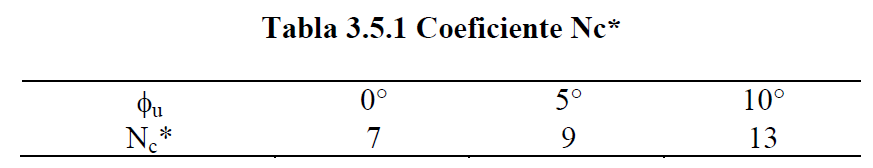

N_c* : es el coeficiente de capacidad de carga definido en la tabla

Donde:

ϕ_u : Es el ángulo de fricción aparente

Suelos friccionantes

La capacidad de carga por punta, C_f , para suelos friccionantes, se calculará como:

Donde:

: Es la presión vertical efectiva debida al peso del suelo a la profundidad de desplante de los pilotes o pilas

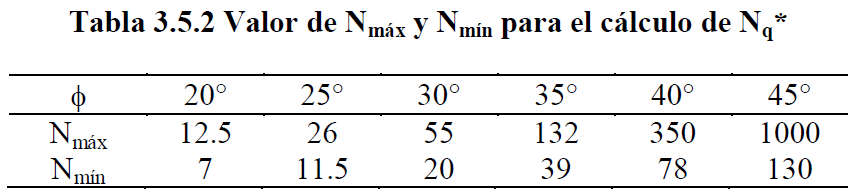

N_q*: es el coeficiente de capacidad de carga definido por:

Cuando L_e/B <= 4tan(45° + ϕ/2) o bien

N_q* = N_máx

cuando L_e/B > 4tan(45° + ϕ/2)

Donde

L_e: Es la longitud del pilote o pila empotrada en el estrato friccionante;

B: Es el ancho o diámetro equivalente de los pilotes.

ϕ: Es el ángulo de fricción interna.

F_R Se tomará igual a 0.35, este factor podrá ser modificado en el software.
